Как проверить датчик массового расхода воздуха (ДМРВ) мультиметром

Датчик массового расхода воздуха (ДМРВ) является важным элементом системы управления двигателем. Рассмотрим методику проверки его работоспособности с помощью мультиметра.

Подготовка к проверке

Методика проверки ДМРВ

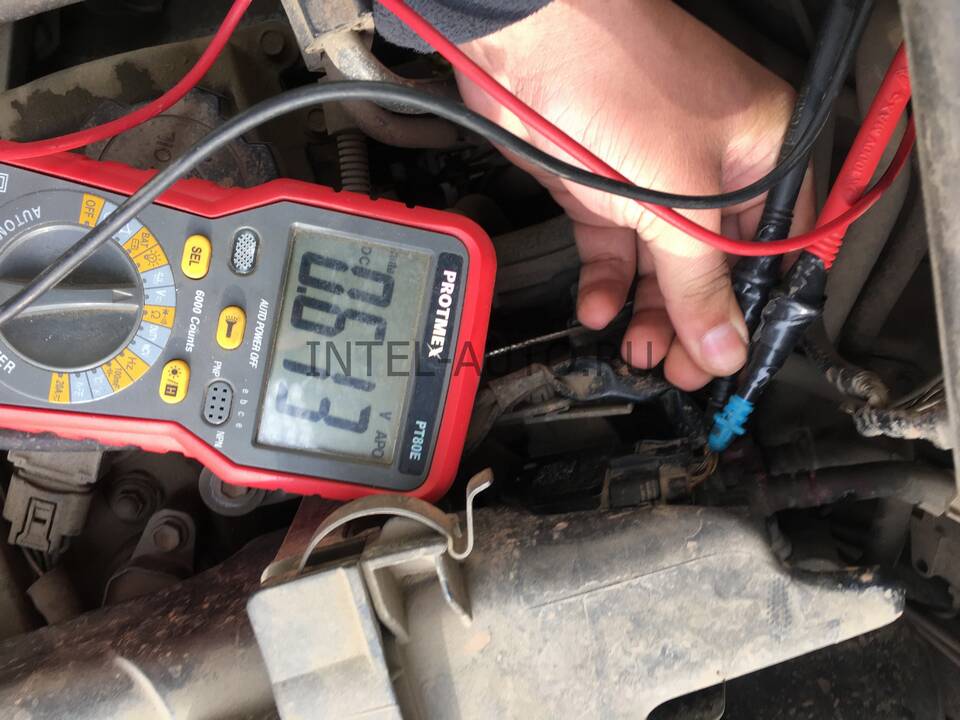

1. Проверка без снятия датчика

1. Включите зажигание, не запуская двигатель
2. Установите мультиметр в режим измерения постоянного напряжения (до 20В)
3. Подключите щупы к сигнальным контактам датчика (обычно желтый и зеленый провода)
4. Зафиксируйте показания напряжения

2. Анализ результатов

Проверка сопротивления

Процедура измерения:

1. Отключите разъем датчика
2. Установите мультиметр в режим измерения сопротивления (Ом)
3. Измерьте сопротивление между контактами 1 и 2 (обычно белый и желтый провода)
4. Сравните показания с техническими характеристиками датчика

Дополнительные проверки

Тест на реакцию:

• Запустите двигатель на холостых оборотах
• Резко нажмите педаль газа
• Наблюдайте за изменением показаний напряжения
• Исправный датчик должен быстро реагировать на изменение потока воздуха

Распространенные неисправности ДМРВ

Меры предосторожности

• Не прикасайтесь к чувствительным элементам датчика
• Перед проверкой убедитесь в исправности проводки
• Используйте только исправный измерительный инструмент
• Соблюдайте полярность при подключении щупов

Интерпретация результатов

Если показания выходят за допустимые пределы, рекомендуется:

1. Повторить измерения через 10-15 минут
2. Очистить контакты разъема
3. Проверить целостность проводов
4. При стабильно неверных показаниях заменить датчик
